DJI 广播级产品Transmission是一款专门为影视工作者带来接收、监看、录制一体化的设备。在特殊场景的拍摄运用中，定制化的天线能够让Transmission爆发出更高的性能。让影视工作者在复杂、特殊、严峻的拍摄环境下有更多选择，因此Transmission 100+在这种需求下应运而生。Transmission 100+天线性能较比原装天线整整提升一倍以上，有效解决了影视工作者在工作中遇到的特殊问题。下面会介绍DJI Transmission的工作逻辑和Transmission 100+的安装使用方式。

本文从三个方面来介绍 1.如何开启FCC 2.信道使用方式 3.天线的安装方式。最后会展现改装天线和原装天线的码率测试。

   1）如何开启FCC？

      视频教程

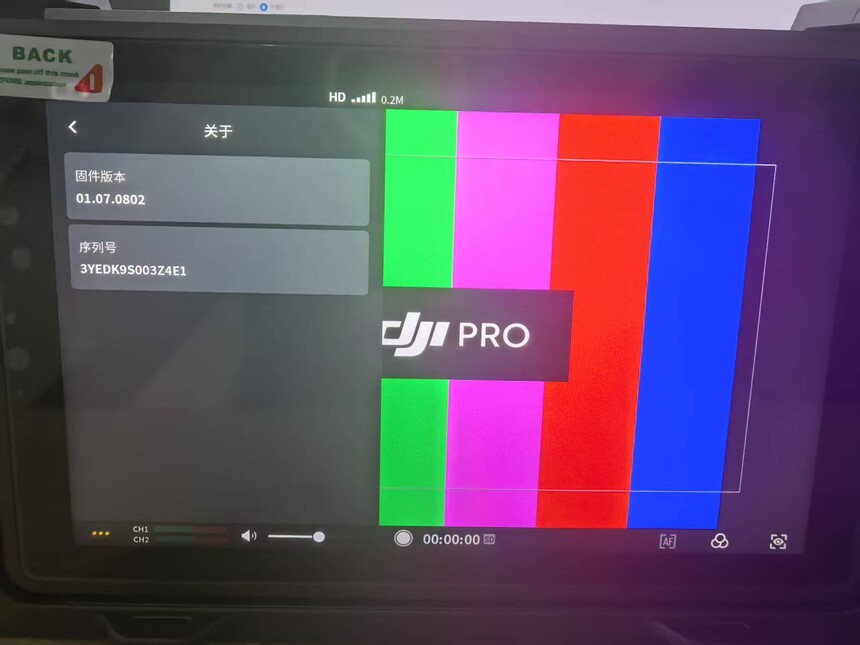

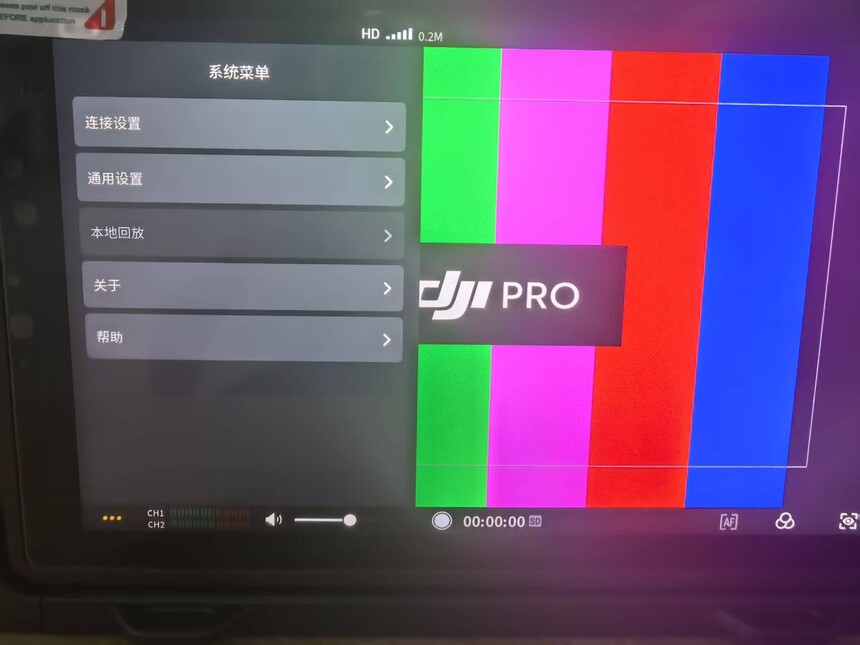

首先我们在监视器和接收机同时开启且连接成功的情况下进行操作，找到在监视器画面中左下角三个点的图标进行点击，会跳出新的界面如图(1)接着点击关于按钮，我们就会跳到另外一个新的界面如图（2）接着我们点击固件版本，注意固件版本按键需要多点击几次才能跳出到新的界面。

          图（1）                                                                                       图（2）

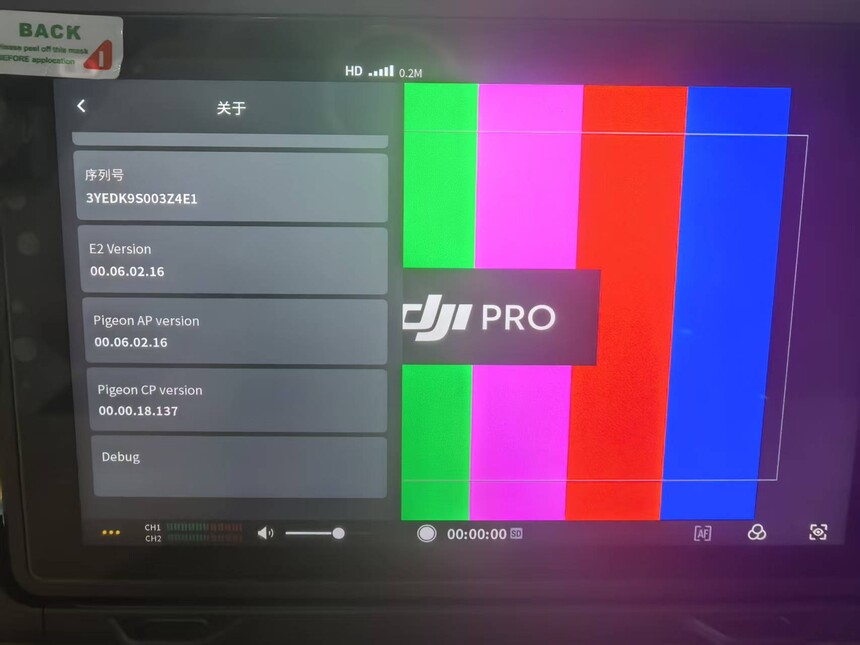

当跳出到新的界面以后如图（3）下滑到最后一个按键Debug点击进入，会出现Debug code按键如图（4）点击进入

                图（3）                                                                                        图（4）

当我们点击进入Debugcode时，我们点击方框，会跳出一个界面用来输入你的密钥以此来解开FCC模式，这串密钥为453.afkq_/如图（5）

                            图（5）

输入完密钥以后，我们点击右下角ok，画面会跳到图（4）这时我们需要在显示2数字的按键中多点击几下，到了这一步我们的FCC模式算是开启了。然后我们在点击这个小图标如图（6）后进入到信道界面如图（7）可根据自己的使用场景和方式来选择自己适合的信道。

                    图（6）

                 图（7）

2）.信道使用方式，在我们开启FCC模式后，如何选择适合自己的工作信道

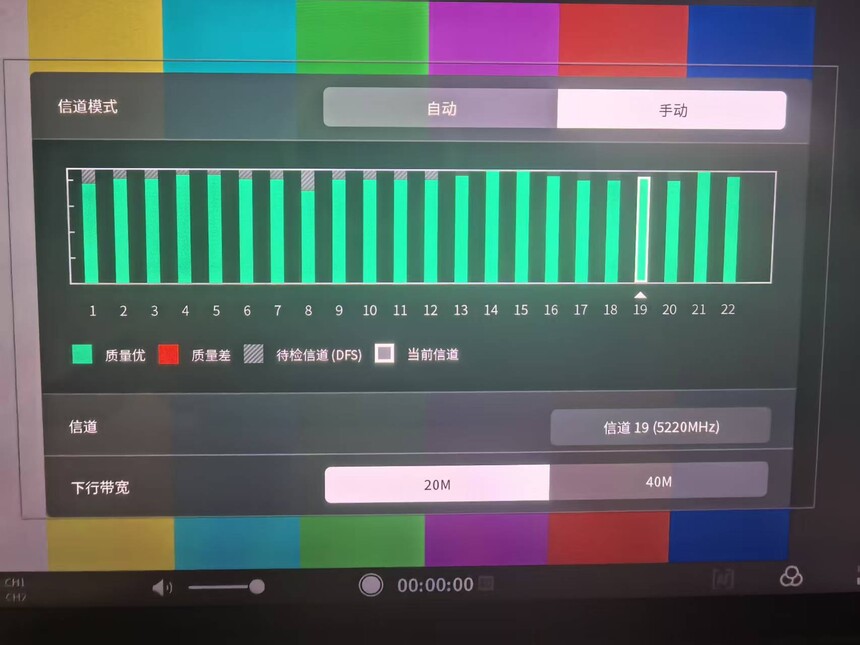

在我们完成FCC操作以后，我们只需要进入信道页面，选择自动或者手动。20M里有二十条可供选择，40M里有十条可供选择。图（8）

图（8）

3）天线的安装方式

天线安装到设备以后，可以直接使用不需要调制参数，后续提供一切用户所需的技术咨询和售后保障，保障影视工作者在拍摄中得到最佳的效果。

当阅读到这一部分时，关于DJI的影视高清图传使用方式和改装天线Transmission安装已经基本介绍完毕。接下来展示使用改装天线以后，实际的应用效果体现分别通过两个不同的视频来展示。
