文章发布：MAPLE WIRELESS

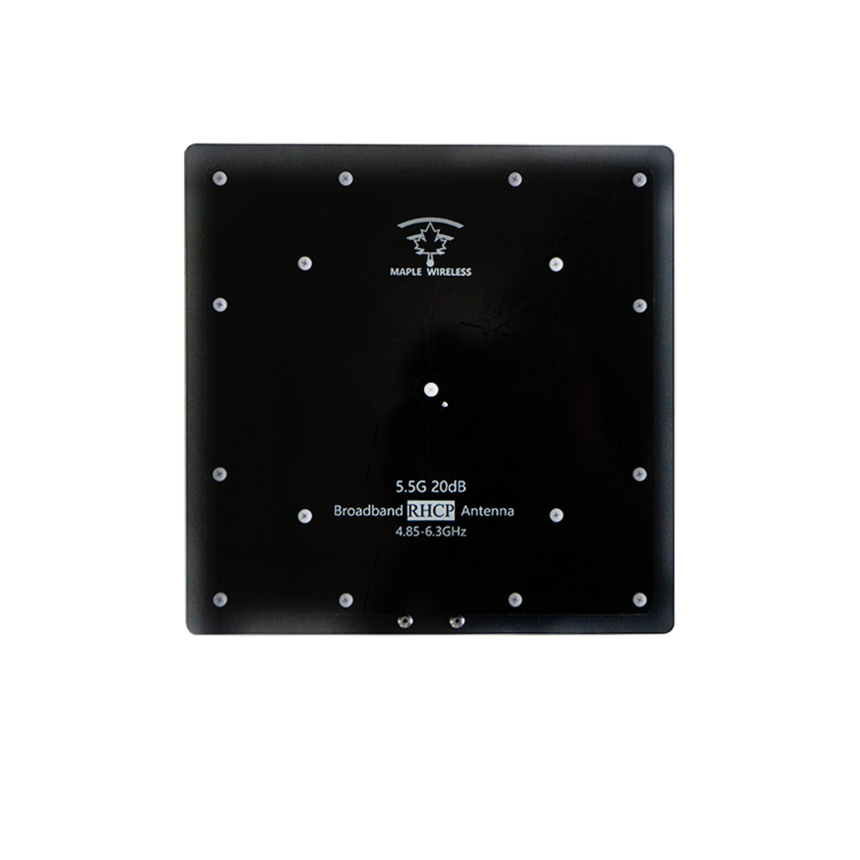

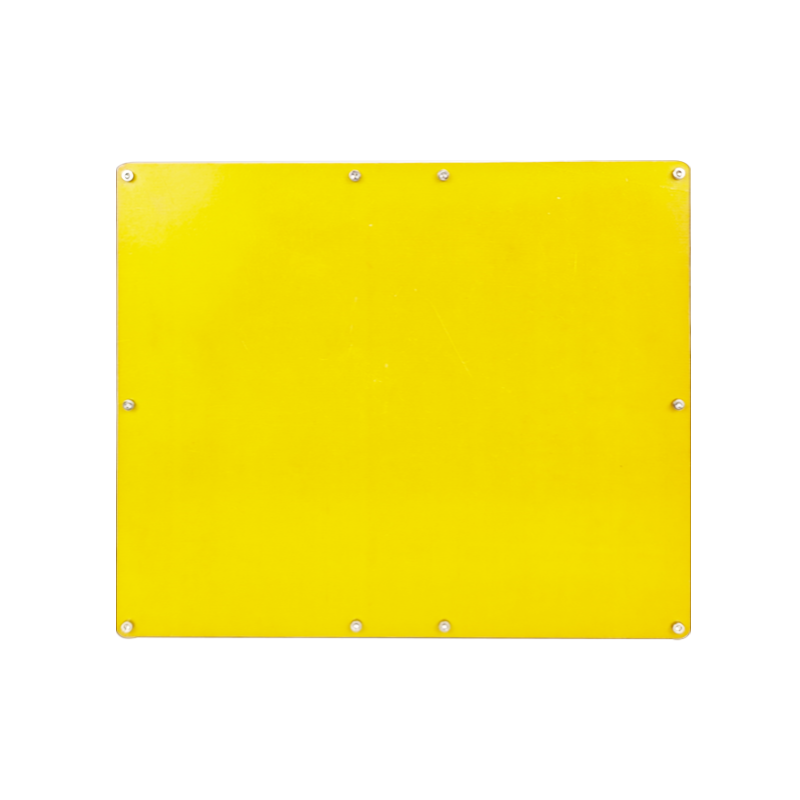

本篇文章通过室内场景WIFI信号搭建与室外复杂场景实际测试。近乎1：1还原了真实情况下WIFI信号改善并且提升的效果。本次使用两个产品如（图1 4.85-6.3G天线）（图2 2.4G天线）验证在2.4G和5.8G的频段下同样的测试手段是否能够改善WIFI信号。

                                                                                                           （图1）                                           （图2）

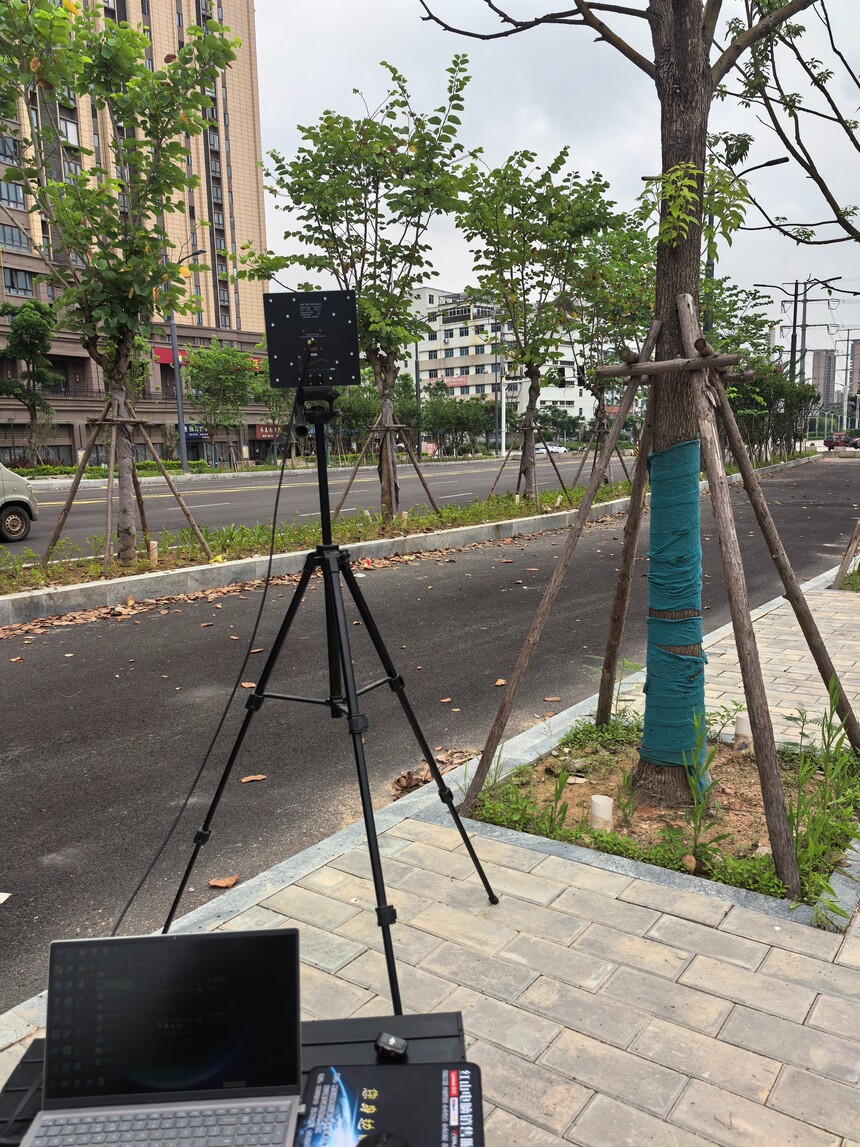

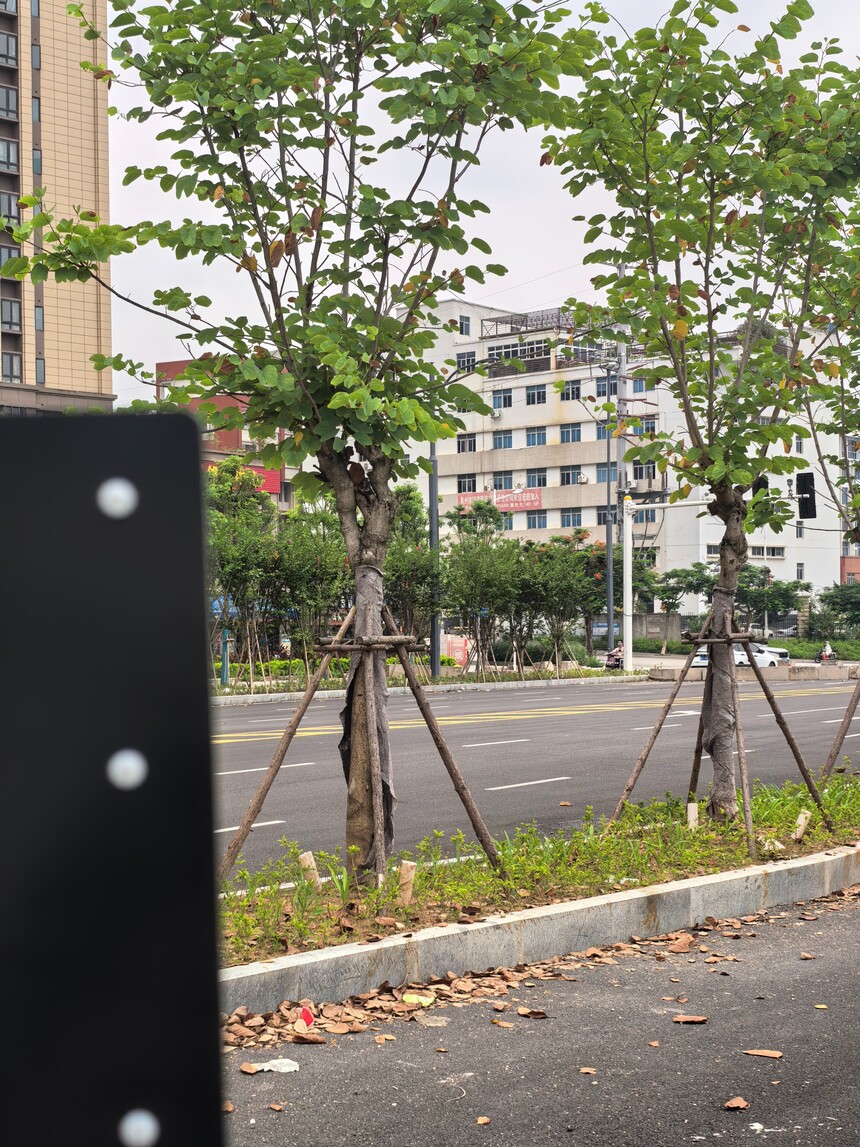

首先来到5.8G频段测试，先搭建户外场景。选择一个封闭道路，在不影响周边设施的情况下。我们将户外实验测试搭在了人行道上如（图3）先说一下环境，按照图片显示并不是完全空旷的场景，选中一个有遮挡且距离达到一定程度的环境能够更好的验证我们本次的实验。（图4）中是户外实际场地和室内搭建的一个距离方位。

                                                                                                     （图3）                                                   （图4）

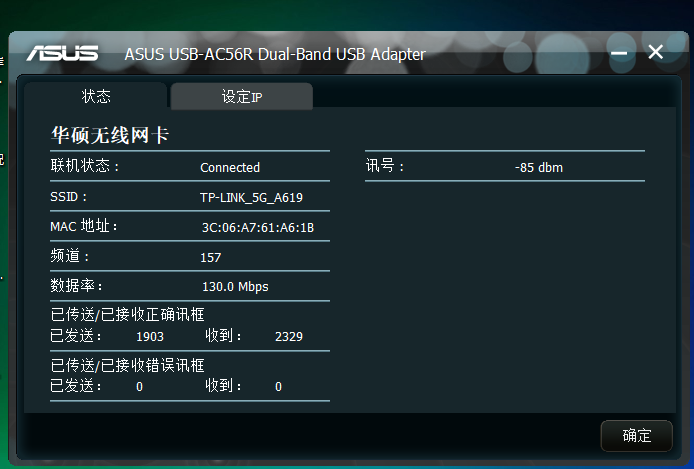

首先给读者们提供一段5.8G频段WIFI测试之前的数据，我们直接使用电脑系统自带的检测信号源。我们可以看到这是未进行任何改装天线的情况下5.8G频段所显示的具体参数如（图5）我们可以看到几个比较需要注意的值；目前的讯号：-89dB  传送/接收正确讯框：发送492/收到512。这是5.8GWIFI频段下电脑工具正常可以搜索到的WIFI信号源。那么这时，我们就可以通过定向平板天线的接入；来看看WIFI信号会提升多少信号值。(天线改装前，我们使用的是ASUS AC56R驱动无线网卡端口一面连接笔记本电脑，另一面改装接口后连接天线)

接下来我们只需要在搭建好的如（图3）天线里的无损耗馈线接入到网卡另一侧端口，大约等待1-2S以后我们可以直接从如（图6）看到数值已经发生了较为明显的变化，仅仅是接入定向平板天线，它的值直接大量上升。改装后的讯号：-71  传送/接收正确讯框：发送765/收到968

                                                                                            （图5）                                                              （图6）

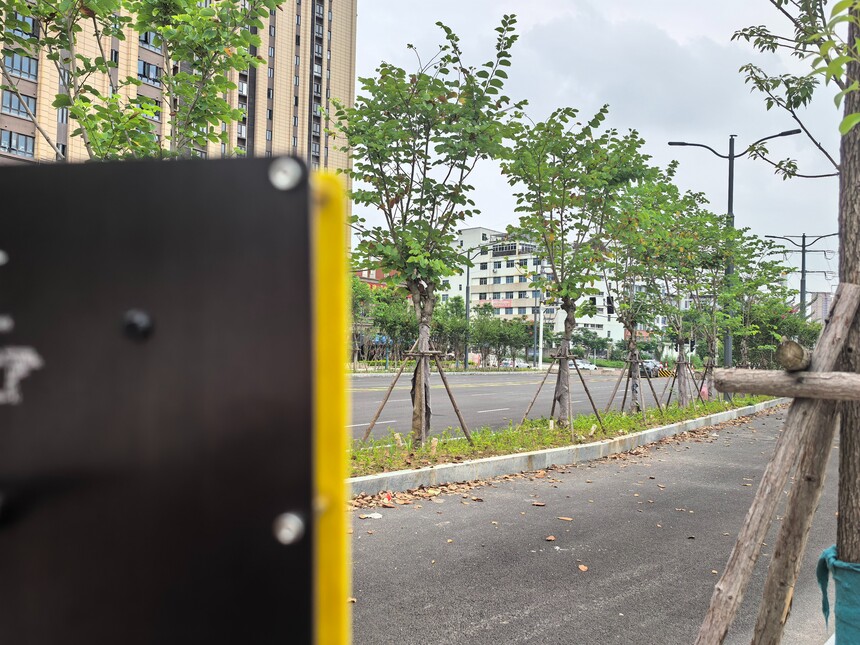

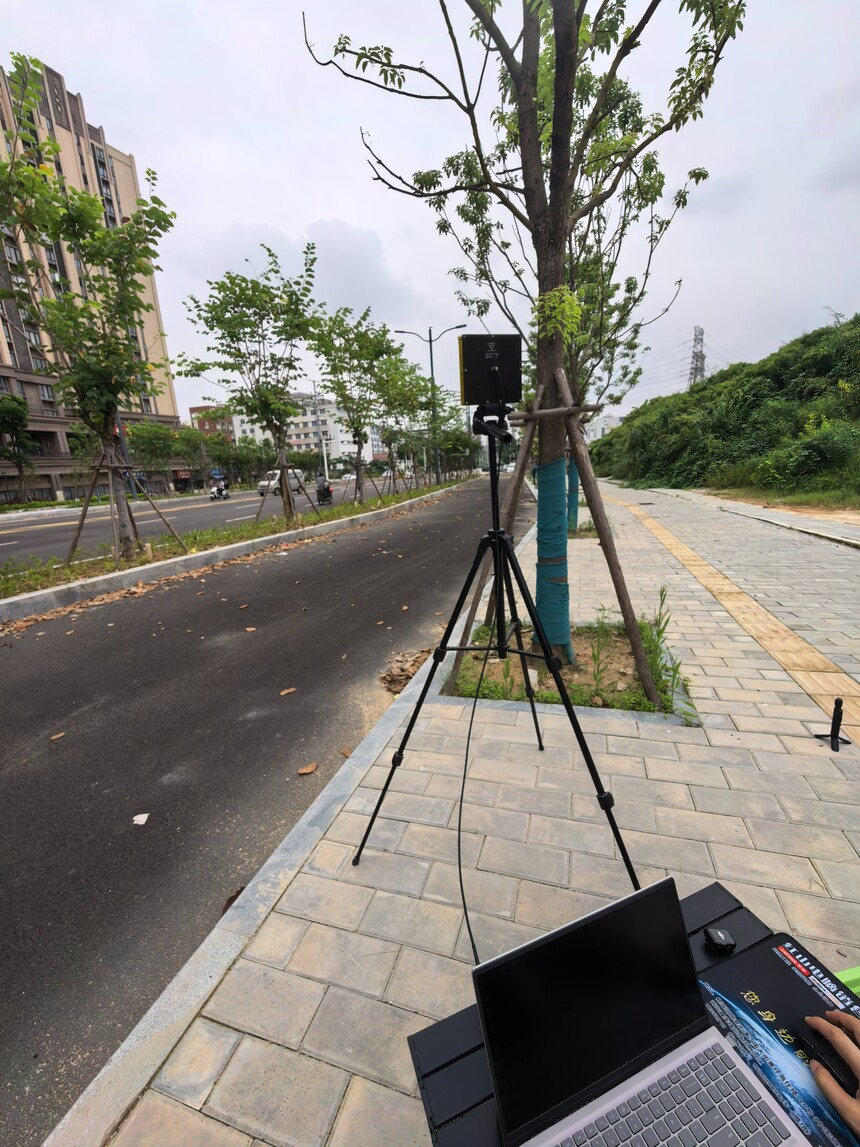

如果说从1-2是起到锦上添花的作用，那么0-1应该可以说是雪中送炭。当测试2.4GWIFI频段中发现在没有接入天线的情况下，2.4G WIFI是没有检测出来的，在实际户外场地和室内WIFI搭建没有改变的情况下，系统没有跳出实际的数值。那么这时候我们可以给它定义什么都没有。那我们接下来根据4.85-6.3G高增益定向平板天线同样的安装步骤来进行2.4G平板天线的调试如（图6）户外测试场地和室内信号搭建如）（图7）

                                 （图7）                                                                 （图8）

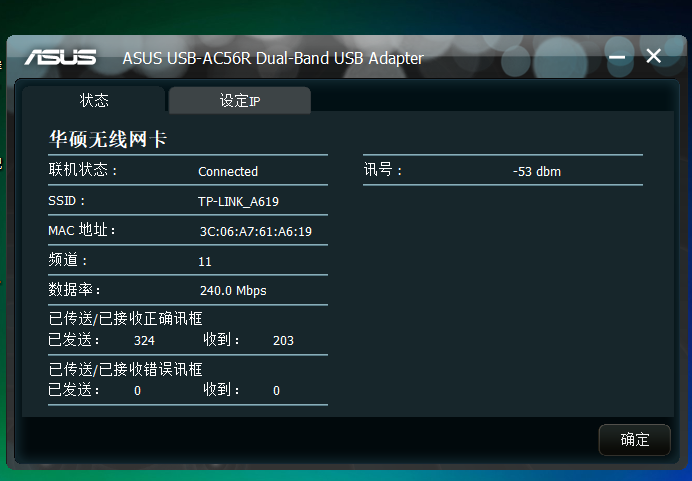

 如图（9）改装后的讯号：-53  传送/接收正确讯框：发送324/收到203 我们可以看到从无信号到已接收信号这一个从无到有转变的过程。

                                                                                                                            （图9）

结论：通过两个不同频段的WIFI信号测试，发现复杂环境下的测试对于信号的影响始终是第一要素。我们从文章中看到当在户外2.4G频段因为复杂环境下的干扰从而接收不到信号。但通过改装了高增益平板WIFI天线以后，解决了因复杂环境下信号缺失的问题。而5.8G频段的WIFI信号也是得到了明显的改善，也说明改装天线对于WIFI信号的是有明显的帮助。
